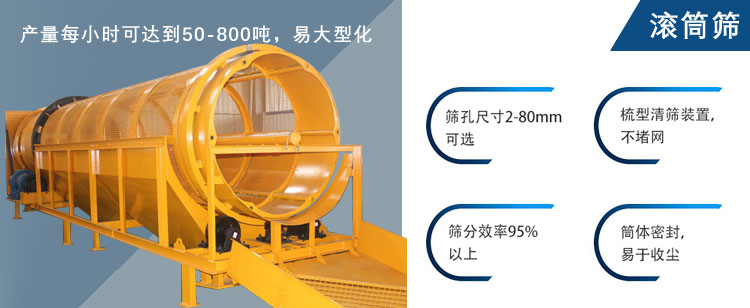

【 工作原理 】
滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾 筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅 動滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品） 經滾筒外圓的篩網排出，不合格的物料（篩上產品）經滾筒末端排出。由于物料在 滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

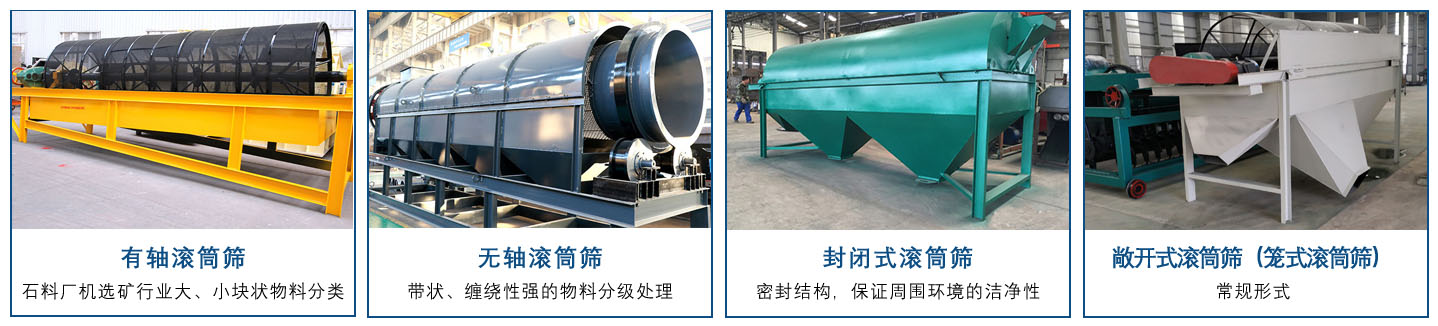

滾筒篩分類：
1、根據有無中心軸結構進行分類
有軸的滾筒篩可以篩分顆粒狀，粉體，板結塊狀的物料，而無軸滾筒篩采用無軸設計，可以對易纏繞、體積較大、有大的沖擊量的物料的篩分與篩選，產量與有軸相比會提高20%。
2、根據外形結構進行分類
以分為封閉式與敞開式（籠式滾筒篩），封閉式的滾筒篩可以保護周圍環境的干凈，同時也可以保護篩分的物料不受外界環境的影響，符合環保行業的要求。
【 產品優勢 】
●滾筒篩篩孔不易堵塞；
●運行平衡，噪聲較低；
●結構簡單，維護方便；
●整機可靠性高，一次性投資較少；
●采用特制篩網，篩分效率高，使用壽命長。
【 滾筒篩和振動篩的優缺點對比 】
| 篩型項目 | 滾筒篩 | 平面振動篩 | 懸臂振動篩 |
| 適用煤種 | 各類煤種 | 不含雜質的煤種 | 不含雜質的煤種 |
| 進煤方式 | 多種，按實際情況而定 | 只適應皮帶、漏斗，進煤口尺寸固定 | 只適應皮帶、漏斗，進煤口尺寸固定 |
| 篩分方式 | 旋轉 | 振動 | 振動 |
| 篩分效率 | 95%以上 | 10%－70%,視煤質水分情況定 | 10%－80%,視煤質水分情況定 |
| 篩分量 | 達到100%MCR，不受限制 | 10%－80%MCR,視煤質水分情況定 | 10%－80%MCR,視煤質水分情況定 |
| 下料粒度 | 6－30mm,可任意調整 | 下料粒度不能任意調整且有超標現象 | 下料粒度保證度不好，有超標現象 |
| 大型化 | 尺寸限制較，小易于大型化 | 大型化受尺寸、篩分效率等限制 | 大型化受尺寸效率和懸臂材料等限制 |
| 能耗 | 小，是其它篩型的50% | 大 | 較大 |
| 噪音 | 帶密封隔離罩，噪音低 | 高 | 高 |
| 設備壽命 | 長 | 短 | 短 |
| 清篩機構 | 有 | 無 | 無 |
| 工作環境 | 好，有密封隔離罩 | 差，無密封隔離罩 | 差，無密封隔離罩 |
| 勞動強度 | 小，無須定期清篩清潔地面煤 | 大，設備運行時間長，清篩清潔地面煤 | 大，設備運行時間長，清篩清潔地面煤 |
| 維修及易損件 | 維修量小，易損件僅更換軸承 | 維修量大易損件多，篩網、振動電機 | 維修量大易損件多，篩條、振動電機 |
| 對鍋爐上煤保證值 | 100% | 不能完全保證 | 不能完全保證 |
【 技術參數 】
| 型號 | 處理量（t/h） | 功率 | 篩筒直徑（MM） | 篩筒長度（MM） | 篩下粒度（MM） | 外型尺寸（MM） | 重量 |
| CF-GTS-1020 | 50 | 5.5 | 1000 | 2000 | <3～10 | 3000*1400*2145 | 2200 |
| CF-GTS-1030 | 100 | 5.5 | 1000 | 3000 | 3460*1400*2145 | 2800 | |
| CF-GTS-1225 | 160 | 7.5 | 1200 | 2500 | 4146*1600*2680 | 4200 | |
| CF-GTS-1530 | 250 | 11 | 1500 | 3000 | 4460*1900*2820 | 5100 | |
| CF-GTS-1545 | 350 | 15 | 1500 | 4500 | 5960*1900*3080 | 6000 | |
| CF-GTS-1848 | 450 | 22 | 1800 | 4800 | 6500*2300*4000 | 7500 | |
| CF--GTS-2055 | 600 | 30 | 2000 | 5500 | 7500*2500*4000 | 8600 |
注：1、外型尺寸是按筒體長計；2、處理量是按大孔徑計算；3、傾斜角度和每節長度視物料不同而不同；4、質量按筒體長且使用編織網時計；5、物料大塊所占比例不超過10%。

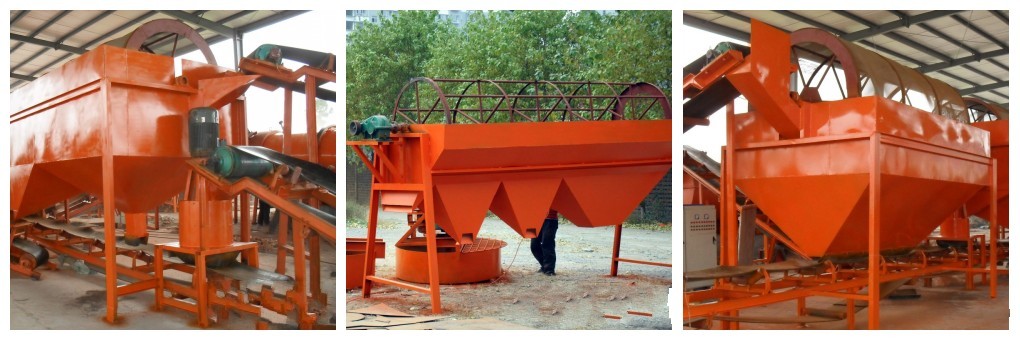

【 產品細節 】
【 應用范圍 】
1、石料場中用于大小石子分級以及分離出泥土和石粉。
2、沙石場中用于沙石分離。
3、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。
4、化工行業、選礦行業用于大小塊狀物分級及分離粉狀物質。
